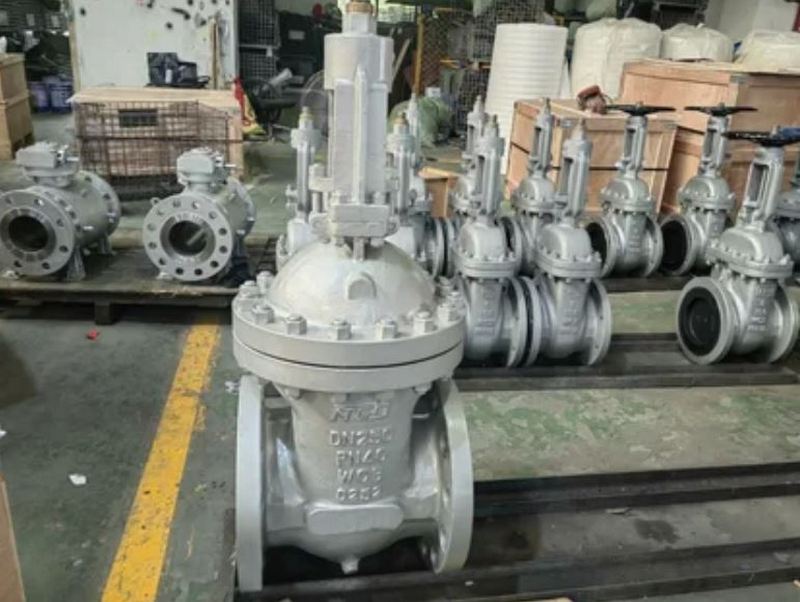

В сложном мире промышленной арматуры, где надежность и точность управления потоками являются критическими параметрами, задвижка занимает одно из ключевых мест. Это тип запорной арматуры, предназначенный для полного перекрытия потока рабочей среды в трубопроводе. Ее принцип действия основан на поступательном перемещении запирающего элемента — затвора — перпендикулярно оси потока. Простота конструкции, надежность в работе, малое гидравлическое сопротивление в открытом состоянии и способность работать в условиях высоких давлений сделали задвижки незаменимыми в энергетике, нефтегазовой отрасли, жилищно-коммунальном хозяйстве и многих других сферах промышленности.
Конструктивные особенности и принцип работы
Основными элементами любой задвижки являются корпус, крышка, затвор (запирающий элемент) и шпиндель (шток), передающий усилие от привода. Шпиндель может быть выдвижным или невыдвижным. В первом случае резьбовая часть штока вынесена за пределы корпуса, что удобно для обслуживания и исключает контакт с рабочей средой, но требует больше места для монтажа. При повороте маховика или срабатывании привода шпиндель приводит в движение затвор, который, опускаясь, садится в седло корпуса и герметично перекрывает проходное отверстие. Уплотнительные поверхности на затворе и в корпусе обеспечивают необходимую герметичность в закрытом положении. Выбор материалов для этих поверхностей — футеровка, наплавка, упругие вставки — напрямую зависит от агрессивности и абразивности транспортируемой среды.
Основные типы задвижек по конструкции затвора
Классификация задвижек весьма обширна, но наиболее значимым критерием является форма и тип запирающего элемента. Именно от этого параметра во многом зависят сфера применения и эксплуатационные характеристики устройства. Среди всего разнообразия можно выделить два широко распространенных типа, каждый из которых решает свои специфические задачи.
Шиберно-ножевые задвижки:
- оснащены затвором в виде острого ножа или шибера;
- нож при закрывании эффективно разрезает твердые включения в потоке, что предотвращает заклинивание;
- предназначены для работы с вязкими, абразивными и сильно загрязненными средами, такими как шламы, пульпы, сточные воды;
- часто имеют упрощенную конструкцию с минимальным количеством полостей, где может скапливаться грязь.
Клиновые задвижки:
- запирающий элемент имеет форму клина, который входит в пространство между двумя наклонными седлами корпуса;
- отличаются высокой герметичностью, особенно в системах с газообразными средами;
- подразделяются на три вида в зависимости от конструкции клина: с жестким клином (для чистых сред без перепадов температур), с упругим (самоуплотняющимся) клином и с двухдисковым клином, который обладает лучшей герметичностью и меньшим риском заклинивания.
Ключевые критерии выбора и монтажа
Правильный подбор задвижки — залог долгой и бесперебойной работы трубопроводной системы. Инженеры должны учитывать целый комплекс взаимосвязанных параметров. Во-первых, это характеристики рабочей среды: ее тип (вода, пар, нефть, химические реагенты, газ), давление, температура, степень загрязнения и абразивности. Во-вторых, условный диаметр (Ду) трубопровода и способ соединения (фланцевое, под приварку, муфтовое). В-третьих, материал корпуса и уплотнений, который должен быть коррозионно-стойким. Чугун, сталь (углеродистая, нержавеющая), латунь и специальные сплавы — каждый материал имеет свою область рационального применения. Наконец, важно выбрать тип управления: ручной (маховик, редуктор) или автоматический (электрический, пневматический, гидравлический привод), что определяется частотой использования и степенью автоматизации системы.
Процесс монтажа также требует внимания. Установка должна производиться на ровном, без напряжений, участке трубопровода, с обязательной проверкой направления потока (оно обычно указано стрелкой на корпусе). Фланцевые соединения затягиваются крест-накрест для равномерного прилегания. После монтажа необходимо провести комплекс испытаний на герметичность и работоспособность в крайних положениях «открыто» — «закрыто».
