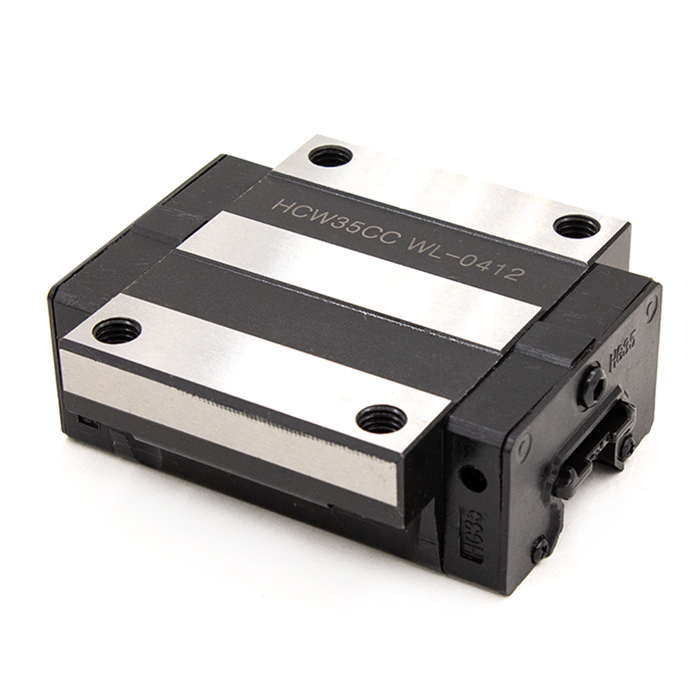

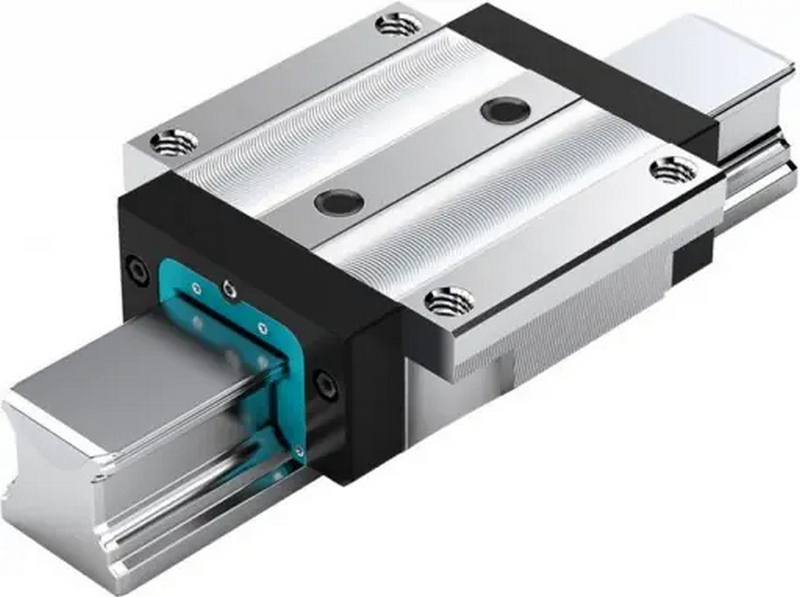

Фланцевая каретка отличается от прямоугольной способом крепления, и это накладывает свои особенности на процесс подбора. Прежде чем купить фланцевые каретки для конкретного узла, стоит последовательно пройти несколько шагов подбора — от определения нагрузки до проверки совместимости с существующей направляющей.
Шаг 1 — определение нагрузки и её направления
Первым делом нужно оценить, какая нагрузка будет действовать на каретку: статическая, динамическая, а также присутствуют ли опрокидывающие моменты. Именно моментная нагрузка — та область, где фланцевый тип обычно превосходит прямоугольный за счёт большего расстояния между рядами тел качения. Если в узле нагрузка приложена не по центру каретки, а смещена в сторону или вынесена на консоль, фланцевое исполнение станет более обоснованным выбором.
Шаг 2 — выбор типоразмера и класса точности
Типоразмер определяется шириной рельса и напрямую связан с грузоподъёмностью каретки. Слишком маленький типоразмер под реальную нагрузку сократит ресурс узла, слишком большой — приведёт к неоправданным затратам и увеличению габаритов конструкции. Класс точности выбирается исходя из требований к позиционированию: для большинства промышленных задач достаточно нормального или повышенного класса, а прецизионные и сверхпрецизионные модели оправданы только там, где критична микронная точность.
- Оцените максимальную и среднюю рабочую нагрузку на каретку, включая динамические составляющие при разгоне и торможении.
- Определите требуемый класс точности исходя из задач позиционирования оборудования.
- Проверьте доступное пространство по высоте — фланцевый тип особенно выгоден при ограниченных габаритах.
- Уточните схему крепления рельса и совместимость посадочных отверстий фланца с монтажной поверхностью.
Шаг 3 — схема монтажа и доступ для обслуживания
Поскольку фланцевая каретка крепится сверху или снизу, стоит заранее продумать, как будет организован доступ к крепёжным винтам после установки в общую конструкцию — если сверху окажется закрывающий кожух или другой узел, замена и обслуживание каретки заметно усложнятся. Это особенно важно для линий с частой переналадкой, где удобство демонтажа напрямую влияет на время простоя оборудования.
Шаг 4 — совместимость с рельсом
Отдельное внимание стоит уделить совместимости каретки с профильным рельсом: у взаимозаменяемых серий подойдёт любая каретка того же типоразмера и серии, а у невзаимозаменяемых пар каретка и рельс калибруются совместно на производстве и должны заказываться комплектом. Смешивание кареток и рельсов разных партий невзаимозаменяемого типа может привести к повышенному люфту, шуму при работе или заеданию каретки при движении вдоль направляющей.
Шаг 5 — условия эксплуатации
Для цехов с повышенной запылённостью, влажностью или наличием охлаждающей жидкости стоит выбирать модели с усиленными торцевыми уплотнениями и, при необходимости, антикоррозийным покрытием. Экономия на защите в таких условиях обычно оборачивается сокращением реального срока службы каретки в разы по сравнению с расчётным ресурсом производителя и приводит к незапланированным простоям линии.
Как избежать переплаты
Частая ошибка при подборе — закладывать избыточный запас сразу по всем параметрам: максимальный класс точности, максимальную грузоподъёмность и усиленную защиту там, где реальные условия эксплуатации этого не требуют. Такой подход увеличивает стоимость узла в несколько раз без ощутимой практической пользы для реальной эксплуатации оборудования. Правильнее сначала честно оценить реальные нагрузки и требования к точности, а запас закладывать умеренно — обычно достаточно 20–30 процентов сверх расчётных значений, чтобы компенсировать погрешности расчёта и неучтённые факторы эксплуатации.
Консультация с поставщиком
Если данных для самостоятельного расчёта недостаточно — например, неизвестна точная схема приложения нагрузки в сложном узле — имеет смысл обратиться к инженерам поставщика направляющих с чертежом конструкции. Специализированные компании обычно предлагают бесплатный расчёт подбора под конкретную задачу, и это может сэкономить существенные средства по сравнению с покупкой заведомо избыточной или, наоборот, недостаточной по характеристикам каретки.
Итоговый чек-лист
Соберите вместе параметры нагрузки, требуемую точность, доступное пространство для монтажа и условия эксплуатации — и только после этого сверяйтесь с каталогом конкретного производителя. Такой порядок избавляет от ситуации, когда каретка формально подходит по посадочным размерам, но не справляется с реальными условиями работы узла и требует преждевременной замены уже через несколько месяцев эксплуатации.
